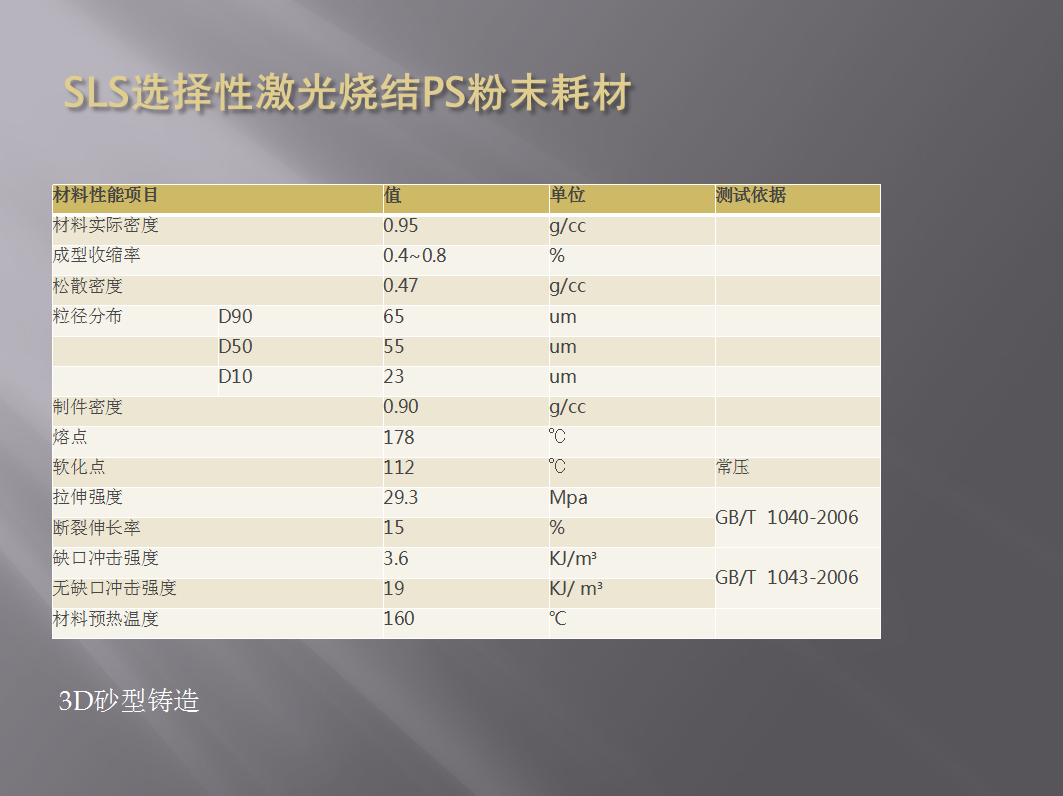

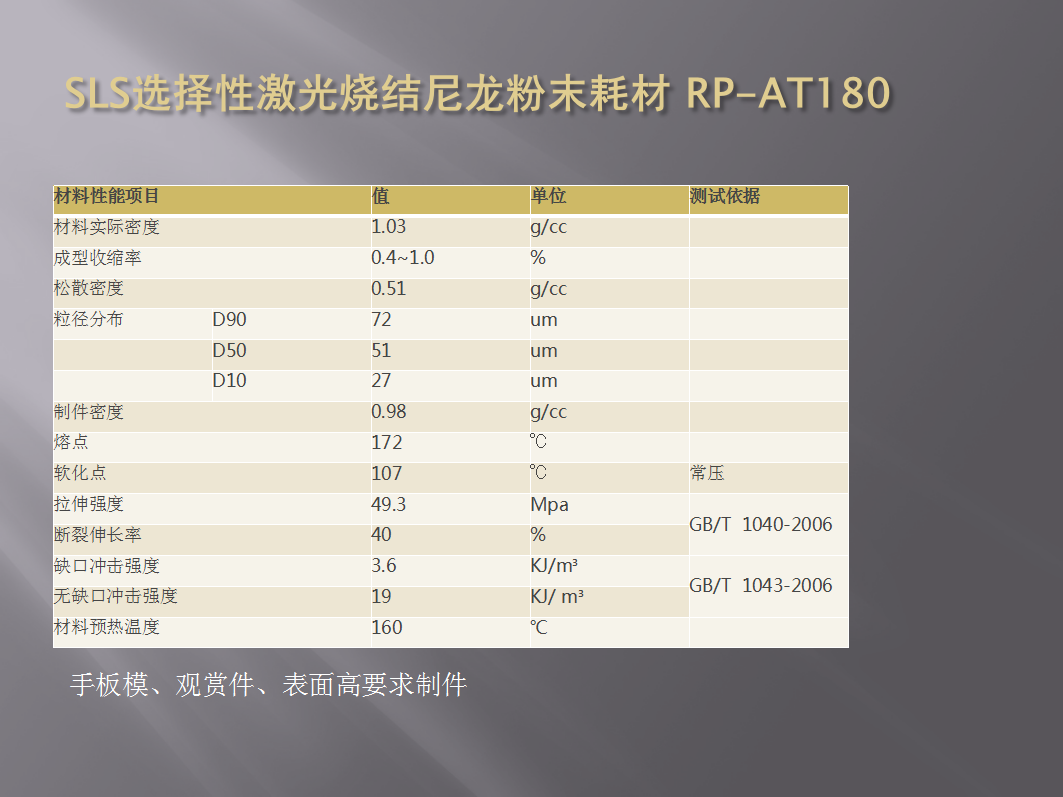

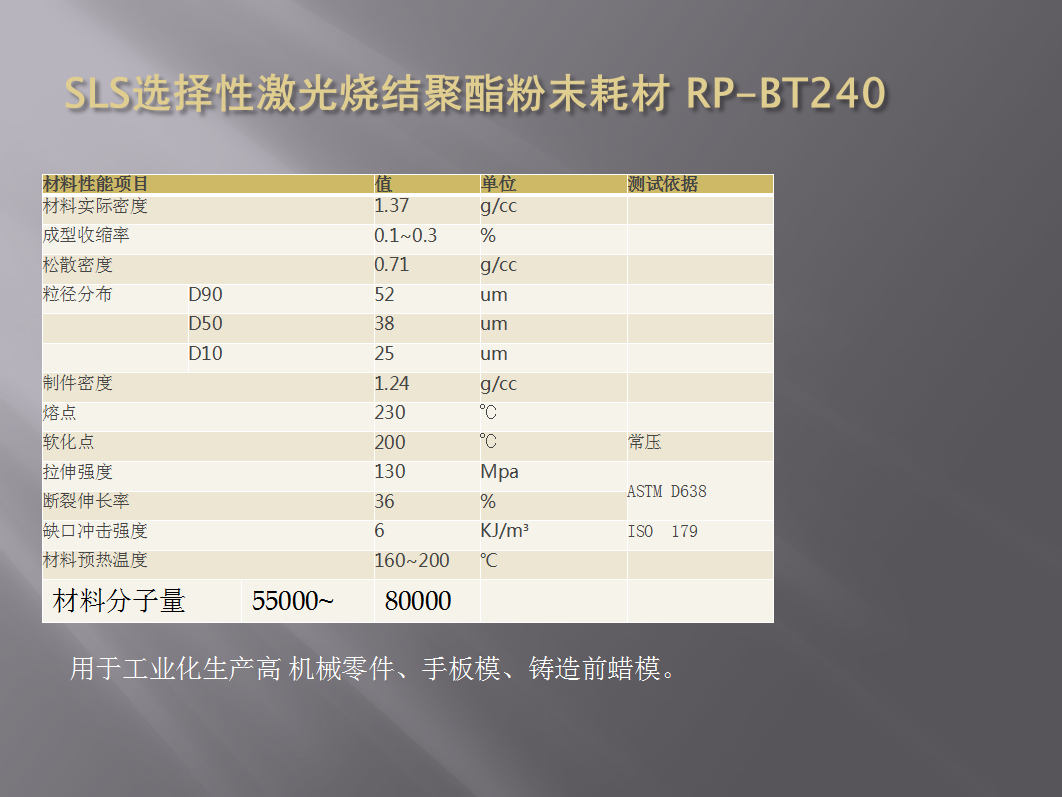

SLS选择性激光烧结粉末耗材

超窄的粉末粒径分布，提高刮板平整度，堆积密度高，保证制件实际密度。

根据激光烧结使用性能，本品采用先改性后制粉分级，确保回粉利用率。

软化点与熔点温度较接近，对成型设备内粉末预热温度范围宽，制成后冷却时间段。

良好的结晶性，尺寸稳定，热变形量小。

多规格粉末粒径分布，层高从0.08到0.2mm。
